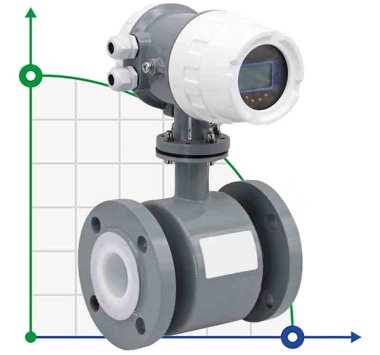

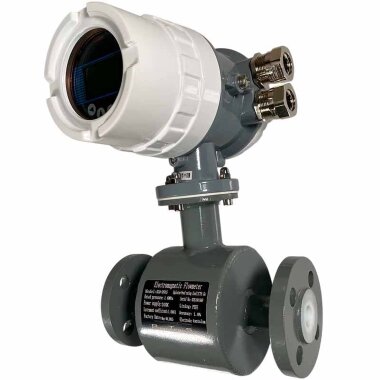

Caudalímetro electromagnético

• Medio: líquidos conductores y suspensiones, etc.
• Precisión: ±0,5%
• Rango de medición: 0,06 – 18000 m3/año.
• Contenido de la información mostrada: caudal instantáneo, caudal acumulado.
• Calibre de medida: DN 15-DN3000.
• Tipo de conexión: roscada y bridada, enchufable, etc.
• Fuente de alimentación: batería de litio o fuente de alimentación de 24 V CC, fuente de alimentación de 220 V CA.
• Salida: Salida 4-20 mA, COMUNICACIÓN RS-485 y GPRS, Hart, etc.
• Ventajas: alta precisión, amplio rango de medición, facilidad de operación.

Descripción:

Medidor de flujo electromagnético inteligente para medir el flujo volumétrico en tuberías cerradas que producen líquidos y lodos, como agua pura, aguas residuales, diversas soluciones químicas salinas, lodos, pulpa, pulpa y productos líquidos, etc. El principio de medición del caudalímetro electromagnético inteligente se basa en la ley de inducción electromagnética de Faraday: cuando el fluido conductor corta la fuerza magnética en el campo magnético y genera un potencial eléctrico inducido en el conductor. El líquido eléctricamente conductor que fluye induce una velocidad proporcional al voltaje promedio, lo que induce una señal de voltaje al contactar directamente el líquido con dos o más electrodos de detección, y se envía a través del convertidor de cable mediante procesamiento inteligente. Luego, la medición aparece en la pantalla LCD o se convierte en una señal estándar de 4 ~ 20 mA y una señal de salida de 0 ~ 1 KHz.

La elección correcta del lugar de instalación y la instalación correcta del caudalímetro son vínculos muy importantes. Si se comete un error durante el proceso de instalación, afectará directamente la precisión de la medición. También afectará la vida útil del medidor de flujo. Incluso podría dañar el caudalímetro. Al elegir el lugar de instalación, preste especial atención a:

1. El eje del electrodo de medición debe estar aproximadamente horizontal.
2. El tubo medidor debe estar completamente lleno de líquido.
3. La tubería debe tener al menos 5xD de longitud delante del medidor de flujo (D es el diámetro interno del medidor de flujo de tubería recta). La parte trasera debe tener una longitud de tubería recta de al menos 3xD (D es el diámetro interno del caudalímetro). Todos los requisitos de instalación se especifican en las instrucciones suministradas con el dispositivo.

Seleccionar herramientas - trabajo muy importante. Por favor preste especial atención

1. Recopilación de datos

• Nombre del líquido medido;
• Caudal máximo, caudal mínimo;
• Presión máxima de trabajo;
• Temperatura máxima. Temperatura mínima.

2. El líquido medido debe tener un cierto grado de conductividad, conductividad >5 nS/cm.

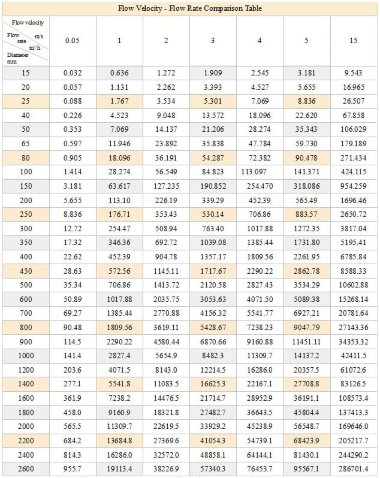

3. Los caudales máximo y mínimo deben ser los que se muestran en la siguiente tabla:

4. La presión de trabajo máxima real debe ser inferior en un metro a la presión de trabajo nominal.

5. La temperatura de funcionamiento máxima y la temperatura de funcionamiento mínima deben cumplir con los requisitos de temperatura del caudalímetro.

6. Determinar la presencia de presión negativa (vacío).
