Caudalímetro con engranaje oval

• Medio: Líquido de alta viscosidad: pegamento, asfalto, aceite pesado, aceite térmico, aceite hidráulico, etc.
• Precisión: 0,2%, 0,5%.
• Cable de medida: DN10-DN200.
• Rango de caudal: 0,1-340 m3/h.
• Ventajas: Contador de lectura directa sin fuente de alimentación externa, no requiere tramo de tubo recto frontal. Amplio rango de medición. Alta precisión.

Principio de funcionamiento de un caudalímetro de engranajes ovalados.

Un medidor de flujo de engranajes ovalados consta de un medidor y un par de engranajes elípticos montados en el medidor, y las tapas superior e inferior forman una cavidad sellada en forma de media luna (debido a la rotación del engranaje no está sellada) como cálculo de desplazamiento unidad.

El caudalímetro se compone principalmente de cuerpo, medidor, engranaje elíptico y acoplamiento (acoplamiento magnético y acoplamiento axial), etc.

Cuando el líquido medido ingresa al medidor de flujo a través de la tubería, la diferencia de presión generada en la entrada y la salida empuja el par de engranajes a girar continuamente y el líquido medido por la cavidad en forma de media luna se transporta continuamente a la salida. El producto de cuatro veces el volumen secundario es el valor total del flujo de fluido medido.

El engranaje elíptico crea un par que lo hace girar bajo la influencia de la diferencia de presión Δp del medio medido.

El rotor 1 y el rotor 2 son accionados alternativamente por uno para hacer girar al otro. Cada rotor tiene dos imanes como elementos generadores de señales. En el centro de los dos ejes en el fondo de la cavidad hay un elemento de detección de señal magnética. Cada vez que el imán regresa al elemento de detección, el sensor cuenta un pulso. Cada pulso corresponde a una cierta cantidad de descarga del medio, por lo que es posible obtener el caudal volumétrico del medio eliminado por cada pulso.

Características del caudalímetro de engranaje ovalado

• Alta precisión de medición: 0,2 y 0,5.
• El mecanismo es simple, fuerte y confiable.
• Especialmente adecuado para medir medios altamente viscosos.
• Fácil de instalar. No es necesario instalar tuberías rectas antes y después del medidor de flujo, ni instalar secciones de tubería rectas.

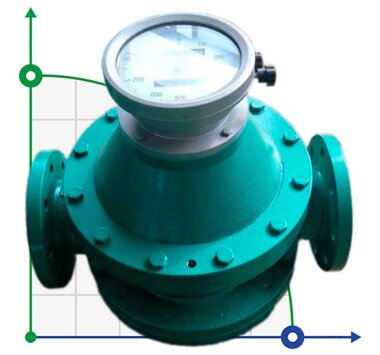

• El medidor de flujo de engranajes ovalados de hierro fundido se usa ampliamente en diversos productos derivados del petróleo y en la medición de medios líquidos no corrosivos para hierro fundido.
• Medidor de flujo de engranaje ovalado de acero fundido para medir ambientes de alta presión y baja corrosión.

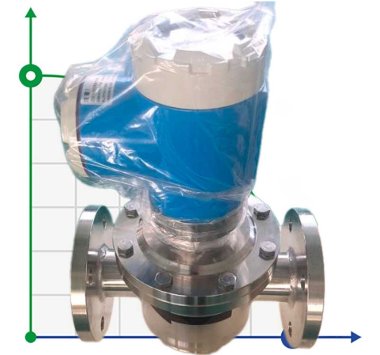

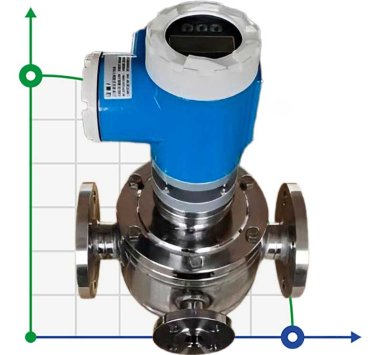

• El medidor de flujo de engranaje ovalado de acero inoxidable se usa ampliamente en medios líquidos corrosivos como ácidos, álcalis y sales.
• Para evitar que la contaminación bloquee el mecanismo del medidor de flujo, se debe instalar un filtro frente al medidor de flujo.
• Clase de protección contra explosiones: ExiaIICT6.
