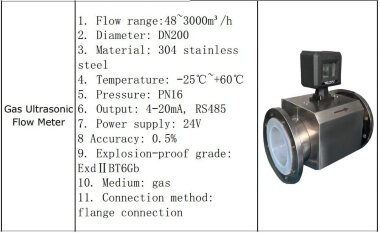

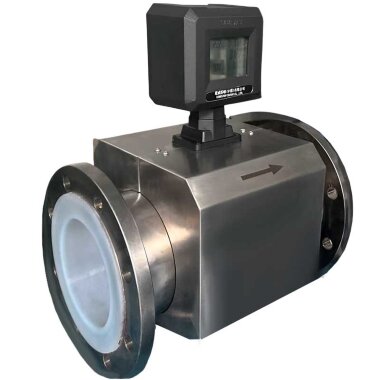

Medidor de flujo de gas ultrasónico

• Medio: libre de impurezas, sin gases corrosivos, gas natural, etc.
• Precisión: ±1,5%, ±1,0%.
• Repetibilidad: mejor que 0,1%.
• Calibre de medición: DN25-DN200, se puede personalizar.
• Rango de caudal: 1-2000m3/hora.
• Contenido de la información del display: caudal instantáneo, caudal acumulado, temperatura, presión, etc.
• Tipo de conexión: conexión de brida.
• Fuente de alimentación: Fuente de alimentación de batería de litio o fuente de alimentación externa de 24 V CC.
• Salida: salida de pulsos, salida 4-20mA, COMUNICACIÓN RS-485 y transferencia de datos remota inalámbrica vía GPRS.
• Ventajas: El rango de medición puede incluir caudalímetros de turbina. Medición de dos canales, alta inmunidad al ruido. Sin piezas móviles, larga vida útil. Puede usarse con un controlador de tarjeta IC o transmitirse de forma remota. Realización de cálculos.

Principio de medición del medidor de flujo de gas ultrasónico.

Un medidor de flujo ultrasónico se implementa midiendo el tiempo de propagación de ondas ultrasónicas en una tubería. El caudal de gas está determinado por el caudal, el área de la sección transversal de la tubería y el número de Reynolds. Los transductores ultrasónicos compactos instalados en tuberías o conductos de humos, respectivamente aguas arriba y aguas abajo, envían y reciben señales ultrasónicas codificadas que pasan a través de la corriente de gas. El medidor de flujo mide la diferencia en el tiempo de movimiento de los pulsos en la dirección del flujo y en su contra y, utilizando métodos de procesamiento digital en combinación con métodos modernos de codificación y detección de correlación de la señal, calcula la velocidad y el caudal del gas. fluir. Este método proporciona indicadores precisos del caudal de gas, independientemente de influencias externas.

Aplicación del medidor de flujo de gas ultrasónico

• Gas (gas de coquería, gas de alto horno, gas de convertidor, gas industrial, gas de hulla) y medición de otros gases;
• Medición de gas (biogás), gas de biofermentación, gas de biomasa, gas de vertedero, aireación de plantas de tratamiento de aguas residuales;
• Medición de gases de escape, como gases de combustión, gases de combustión, gases de escape, gases residuales, gases residuales, etc.;
• Medición de gases no agresivos como aire, oxígeno, nitrógeno, argón, helio, etc.;
• Contabilidad: gas natural, gas licuado de petróleo, metano de yacimientos de carbón, petróleo y gas, gas de mina, gas de boca de pozo y otros gases;
• Medición de gases químicos como hidrógeno, acetileno y amoniaco.

Características y beneficios del medidor de gas ultrasónico.

• Adecuado para dosificación multicomponente. Las mediciones del flujo de gas no se ven afectadas por los cambios en la composición del gas.
• Puede medir flujos pequeños y resolver el problema de medir flujos bajos de gas.
• El gran factor de cambio cumple con los requisitos de medición de caudal alto y bajo.
• Se puede medir el flujo pulsante.
• Se puede medir en ambas direcciones.
• Puede medir gases sucios que contienen impurezas y humedad.
• Resistente a la corrosión, puede medir el flujo de gas corrosivo.
• Se puede utilizar y mantener en línea.
• El caudalímetro no tiene partes móviles. Sin pérdida de presión, costes de mantenimiento reducidos.
• Fabricado en metal, el transductor es resistente a la suciedad y la corrosión. Gracias a su algoritmo único, puede proporcionar medición del flujo de gas en ambientes contaminados.
• Admite alarmas inteligentes como presión, temperatura, flujo y señales ultrasónicas. Puede realizar una alerta temprana del transductor ultrasónico antes de que se requiera mantenimiento. Reducir la frecuencia de mantenimiento. Reducir los costos de mantenimiento.
• Visualización visual de la forma de onda de la interfaz del instrumento basada en el menú. El dispositivo es fácil de usar y depurar.
