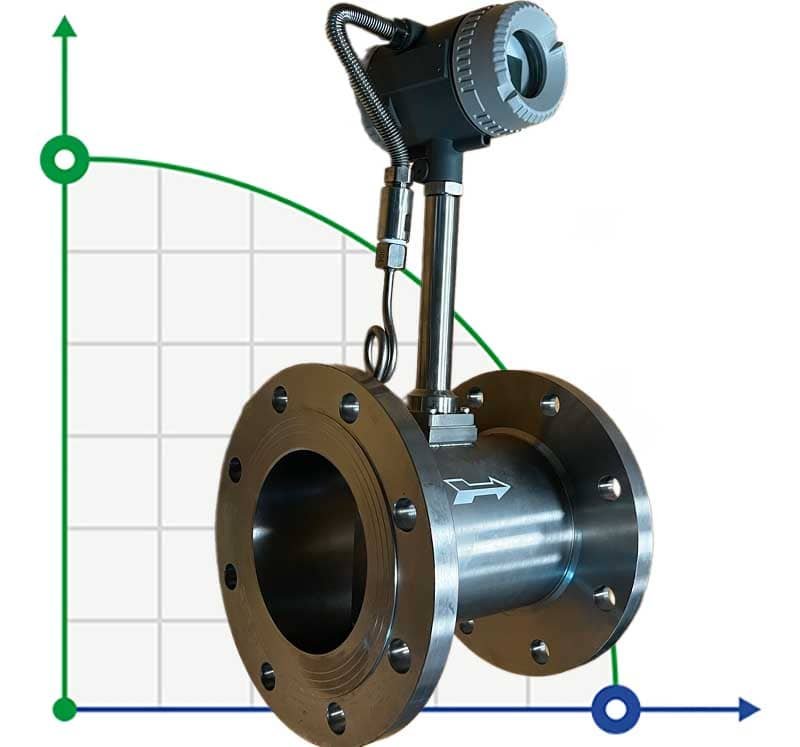

DN150 Prozessdampfmessung, Edelstahl-Wirbel-Durchflussmesser LUGB-D PN16 RF DIN-Flansch, 1,4-14 t/h, <1,6 MPa, <250°C, 4-20mA, ExdIIT6
Produkte aus der gleichen Kategorie
€2 331,66
Nur vorbestellen
€1 675,34
Nur vorbestellen
Description
Vortex-Durchflussmesser (englische Version)
Modell: LUGB-D;
RF DIN-Flansch;
Werkstoff: SS304;
Ausgang 4-20 mA mit 24 VDC Spannungsversorgung;
On-Screen-Anzeige von transientem Durchfluss + akkumuliertem Durchfluss + Mediumstemperatur + Mediumdruck;
Explosionsschutzklasse: ExdIIBT6
SS304;
Mit Temperatur- und Druckkompensation.
Bezeichnung des Messmediums: Dampf; <1,6 MPa, <250°C,
Der Wirbeldurchflussmesser wird zur Messung des Durchflusses von Gasen oder Flüssigkeiten in kompletten Rohrleitungen eingesetzt. Das Messprinzip beruht auf der Entwicklung einer Wirbel-Karman-Straße, die einem in die Rohrleitung eingebetteten Körper folgt.
Die Wirbel werden periodisch zuerst auf der einen und dann auf der anderen Seite des Strömungskörpers (Wirbelkörper), der senkrecht zur Rohrachse eingebaut ist, entladen. Die Wirbelströmung erzeugt eine so genannte "Wirbel-Karman-Straße" mit einem variablen Druck, dessen Frequenz proportional zur Strömungsgeschwindigkeit ist.
Dokumentation DN150 Prozessdampfmessung, Edelstahl-Wirbel-Durchflussmesser LUGB-D PN16 RF DIN-Flansch, 1,4-14 t/h, <1,6 MPa, <250°C, 4-20mA, ExdIIT6
Anleitung herunterladen, Katalog für DN150 Prozessdampfmessung, Edelstahl-Wirbel-Durchflussmesser LUGB-D PN16 RF DIN-Flansch, 1,4-14 t/h, <1,6 MPa, <250°C, 4-20mA, ExdIIT6
