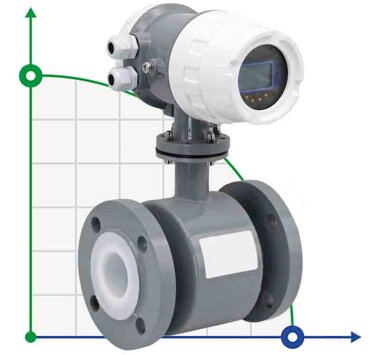

Débitmètre électromagnétique

• Milieu: liquides et suspensions conducteurs, etc.
• Précision: ±0,5 %
• Plage de mesure: 0,06 – 18 000 m3/an.
• Contenu des informations affichées: débit instantané, débit cumulé.
• Jauge de mesure: DN 15-DN3000.
• Type de connexion: fileté et bridé, enfichable, etc.
• Alimentation: batterie au lithium ou alimentation 24 V DC, alimentation 220 V AC.
• Sortie: sortie 4-20 mA, COMMUNICATION RS-485 et GPRS, Hart, etc.
• Avantages: haute précision, large plage de mesure, facilité d'utilisation.

Description:

Débitmètre électromagnétique intelligent pour mesurer le débit volumétrique dans des canalisations fermées produisant des liquides et des boues, tels que de l'eau pure, des eaux usées, diverses solutions de sels chimiques, des boues de boue, de la pâte à papier, des pâtes et des produits liquides, etc. Le principe de mesure du débitmètre électromagnétique intelligent est basé sur la loi de Faraday de l'induction électromagnétique : lorsque le fluide principal coupe la force magnétique dans le champ magnétique et génère un potentiel électrique induit dans le conducteur. Le liquide électriquement conducteur qui s'écoule induit une vitesse proportionnelle à la tension moyenne, qui induit un signal de tension en mettant directement en contact le liquide avec au moins deux électrodes de détection, et est envoyé à travers le convertisseur de câble par un traitement intelligent. La mesure apparaît ensuite sur l'écran LCD ou est convertie en un signal standard de 4 à 20 mA et un signal de sortie de 0 à 1 kHz.

Le choix correct du lieu d'installation et l'installation correcte du débitmètre sont des maillons très importants. Si une erreur est commise lors du processus d'installation, cela affectera directement la précision de la mesure. Cela affectera également la durée de vie du débitmètre. Cela pourrait même endommager le débitmètre. Lors du choix d'un emplacement d'installation, portez une attention particulière à:

1. L'axe de l'électrode de mesure doit être approximativement horizontal.
2. Le tube de mesure doit être entièrement rempli de liquide.
3. La canalisation doit avoir une longueur d'au moins 5xD devant le débitmètre (D est le diamètre interne du débitmètre à tuyau droit). La partie arrière doit avoir une longueur de tuyau droit d'au moins 3xD (D est le diamètre interne du débitmètre). Toutes les exigences d'installation sont spécifiées dans les instructions fournies avec l'appareil.

Sélection d'outils - un travail très important. Veuillez prêter une attention particulière

1. Collecte de données

• Nom du liquide mesuré;
• Débit maximum, débit minimum;
• Pression de service maximale;
• Température maximale. Température minimale.

2. Le liquide mesuré doit avoir un certain degré de conductivité, conductivité >5 nS/cm.

3. Les débits maximum et minimum doivent être ceux indiqués dans le tableau ci-dessous:

4. La pression de service maximale réelle doit être inférieure d'un mètre à la pression de service nominale.

5. La température de fonctionnement maximale et la température de fonctionnement minimale doivent répondre aux exigences de température du débitmètre.

6. Déterminez la présence de pression négative (vide).
