Клапанные тарелки применяют в ректификационных колоннах, работающих при переменных нагрузках по пару и жидкости.

Клапанные тарелки широко применяют в нефтехимической и спиртовой промышленности, при диаметрах колонн от 0,5 до 10,2 м, с межтарелочным расстоянием от 170 до 1100 мм, конструкцией - от однопоточных до шестипоточных и количеством - от нескольких штук до более 200. Тарелка ADV® также используется в вакуумных и высоконапорных системах. Основные преимущества этих тарелок — способность обеспечить эффективный массообмен в большом интервале рабочих нагрузок, несложность конструкции, низкая металлоемкость и невысокая стоимость.
Высокоэффективные клапанные тарелки нового типа, разработаны на основе традиционных тарелок и характеризуются оптимизацией конструкции клапана и тарелки в целом, повышением производительности и эффективности, а также увеличением эксплуатационной гибкости.

клапан EDV


Клапан ADV™

Клапанная тарелка EDV


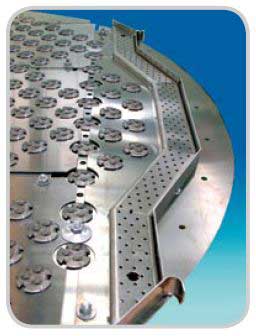

Клапанная тарелка ADV

Основные характеристики:
  • Невращающийся клапан с выступами наверху
  • Активные соединения тарелки “Quick-Connect” («Квик Коннект» - быстрое соединение)
  • Барботажный промоутер на входе
  • Усовершенствованный сливной стакан
Главные преимущества:
  • повышение производительности на 40% (и больше)
  • повышение эффективности сепарации на 10-20%
  • снижение перепада давления на >10%
  • увеличение эксплуатационной гибкости на 30-50%
  • минимальная модификация в реконструкции
  • легкость в монтаже и эксплуатации

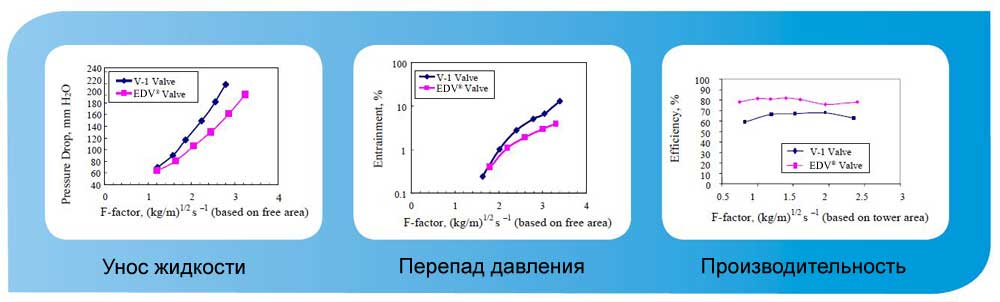

Приозводительность клапанных тарелок

Сферы применения:

Нефтеперерабатывающая и нефтехимическая промышленность
  • Дистилляция сырой нефти
  • УКФК (установки крекинга с флюидизированным катализатором)
  • Извлечение и сепарация летучих углеводородов
  • Гидрообработка
  • Замедленное коксование
  • Сероочистка
  • Регенерация серы
  • Реформинг и отделение ароматических остатков
  • Этиленовые установки
  • Стирольные установки
  • Производство фталевого ангидрида
  • Установки по производству МТБЭ
  • Установки по производству бутадиенов
  • Установки по производству изопренов
  • Дегидрогенизация летучих углеводородов
Углехимия и другие химические отрасли
  • Газификация угля
  • Конверсия угля в жидкие углеводороды
  • Метанольные установки
  • Установка процесса «Ректизол»
  • Перегонка метанола в олефины
  • Установки по производству уксусной кислоты и эфиров
  • Установки по производству очищенной терефталевой кислоты
  • Установки акрилонитрильного производства
  • Производство пропилен-оксида
  • Установки по производству полисиликонов
  • Установки по производству бутандиолов
  • Установки по производству МЕК (метилэтилкетонов)
  • Установки по производству этилен гликолей
  • Удаление сероводорода и углекислоты из природного газа
  • Установки по производству полиэфиров
  • Химия тонкого синтеза
Защита окружающей среды
  • Регенерация растворителей
  • Очистка сточных вод
  • Регенерация и очистка газообразных отходов

1. Невращающийся клапан с выступами наверху

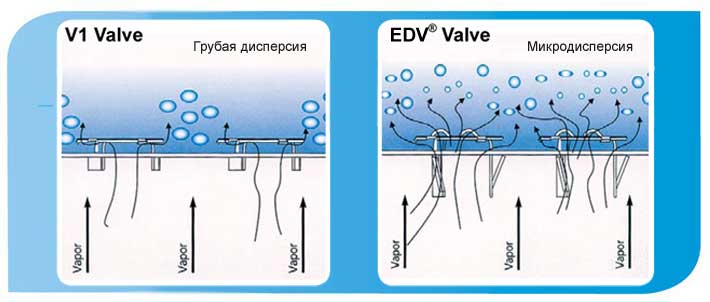

Верхние выступы обеспечивают более равномерную и тонкую дисперсию пара, что помогает повысить эффективность. Клапанное отверстие с защитой от вращения предотвращает вращение клапана (характерное для клапана V1) и защищает его от выпадения с отверстия, что может случиться при сильном износе ножек клапана.

Схема

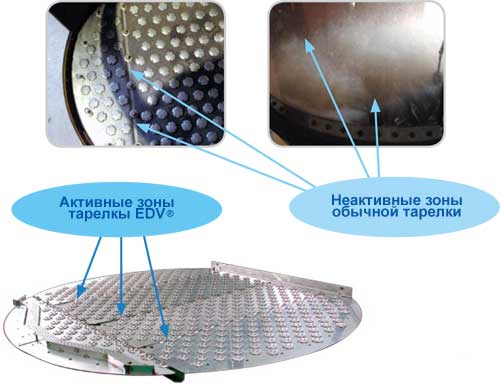

2.Активное соединение тарелки “Quick-Connect” ("Квик Коннект")

Запатентованное активное соединение “Quick-Connect” позволяет легко установить тарелку, непосредственно на месте установки, исключает наличие зон низкой эффективности, что характерно всем другим видам тарелок. Это обеспечивает более «эффективную активную зону» и уменьшает поток жидкости через обводную линию.

Схема

3.Барботажный промоутер на входе

Тарелка ADV оборудована уникальным барботажным промоутером на входе, который стумулирует образование пены возле впускной зоны активных панелей. Барботажный промоутер помогает уменьшить или исключить гидравлический градиент на тарелке и обеспечить равномерное распределение пены по всей активной зоне тарелки. В результате повышается производительность тарелки и ее эксплуатационная гибкость.

Схема

4. Сливной стакан новой конструкции

Сливной стакан новой конструкции со стимулятором направленного потока позволяет избежать застоев жидкости на тарелке и обеспечить равномерное проникновение жидкости и плотность пены по всей зоне образования пузырьков. Направленный поток предотвращает скопление осадка на поверхности тарелки и продлевает срок службы колонного аппарата.

Схема

Термограммы

Термограммы
Термограммы
Термограммы

Тарелки ADV®

Тарелки ADV

1. Клапанная тарелка ADV® (EDV®)

  • Круглый подвижный клапан с верхними выступами для тонкой дисперсии
  • Высокая эффективность, производительность и эксплуатационная гибкость
  • Для более широкой эксплуатационной гибкости усиленный клапан ADV®-H можно использовать вместе с ADV®

Тарелка ADV

2. Тарелка ADV® с прямоугольными клапанами (ADV®-R)

  • Подвижный прямоугольный клапан с верхними выступами для тонкой дисперсии
  • Направляющий ADV®-R клапан (ADV®-RD) можно использовать вместе с клапаном ADV®-R для направления потока, пользуясь направляющей ножкой клапана.
  • Для более гибкой эксплуатации усиленный клапан ADV®-R (ADV®-RH ) можно использовать совместно с клапаном ADV®-R

Клапанная тарелка ADV

3. Клапанная тарелка ADV® с неподвижными клапанами (ADV®-F)

  • Тарелка с неподвижными клапанами с тремя верхними выступами для тонкой дисперсии
  • Более универсальна и эффективна, чем обычная ситчатая тарелка
  • Подходит для применения в системах с интенсивным образованием отложений и для систем коксования
  • Для разных эксплуатационных потребностей имеються в наличие клапаны без выступов (ADV®-F0) или с одним выступом (ADV®-F1)

Клапанная тарелка ADV® с неподвижными клапанами (ADV®-F)

4. Тарелка ADV® с прямоугольными неподвижными клапанами (ADV®-FR)

  • Тарелка с неподвижными клапанами с тремя верхними выступами для тонкой дисперсии
  • Более универсальна и эффективна, чем обычная ситчатая тарелка
  • Подходит для применения в системах с интенсивным образованием отложений и для систем коксования
  • Для разных эксплуатационных потребностей имеються в наличие клапаны без выступов (ADV®-F0) или с одним выступом (ADV®-F1)

Тарелка ADV® с прямоугольными неподвижными клапанами (ADV®-FR)

5. Тарелка ADV® с комбинированными клапанами (ADV®-C)

  • Комбинированный клапан с круглим неподвижным клапаном в качестве основы и верхним круглым подвижным клапаном
  • Верхние клапаны закриваються при загрузке насыщенного пара низкого давления. Это придает тарелке больше гибкости в использовании
  • ADV®-C объединяет преимущества тарелок с неподвижными и подвижными клапанами. Она гибкая и имеет высокую эффективность массообмена.
  • Подходит для применения в системах с интенсивным образованием отложений и для систем коксования

Тарелка ADV® с комбинированными клапанами (ADV®-C)

6. Тарелка ADV® с комбинированными прямоугольными клапанами (ADV®-CR)

  • Комбинированный клапан с фиксированным трапециевидным клапаном в качестве основы и верхним подвижным прямоугольным клапаном
  • Верхний клапан закрывается при загрузке пара низкого давления. Это придает тарелке дополнительную гибкость в использовании
  • Совмещает преимущества тарелок с фиксированными и подвижными клапанами. Она гибкая и имеет высокую эффективность массообмена
  • Подходит для применения в системах с интенсивным образованием отложений и для систем коксовки.

Тарелка ADV® с комбинированными прямоугольными клапанами (ADV®-CR)

7. Тарелка ADV® с рельефными клапанами (ADV®-S)

  • Круглый подвижный клапан с рельефными краями и верхними выступами.
  • Пар выходит через рельефные края и верхние выступы, обеспечивая таким образом тонкую дисперсию и уменьшение перепадов давления.
  • Отверстие клапана тарелки ADV®-S является меньшим, чем обычной тарелки. Такая особенность делает тарелку ADV®-S подходящей для процессов, которые характеризуются использованием насыщенных паров низкого давления, где необходима высокая производительность

Тарелка ADV® с рельефными клапанами (ADV®-S)

8. Тарелка ADV® с мини-клапанами (ADV®-M)

  • Круглый подвижный мини-клапан
  • Отверстия для клапанов ADV®-M меньше отверстий для клапанов ADV®-S
  • Подходит для применений, предусматривающих очень низкое давление пара и высокую эффективность

Тарелка ADV® с мини-клапанами (ADV®-M)

9. Тарелка ADV® с прямоугольными мини-клапанами (ADV®-MR)

  • Прямоугольный подвижный миниклапан
  • Отверстия для клапанов ADV®-S MR меньше отверстий в обычной тарелке
  • Подходит для применений, предусматривающих очень низкое давление пара и высокую эффективность
