Поплавковый расходомер ротаметр с металлической трубкой
- Сортировать:
- Цена
- Название
- Хиты продаж
- Дата добавления
- В наличии

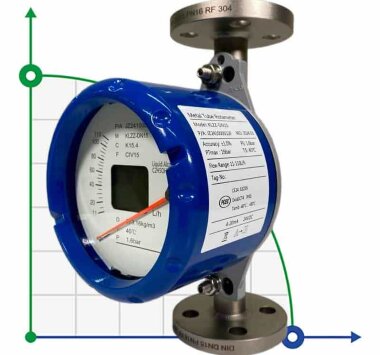

Характеристики DN15-150 Ротаметр расходомер из нержавеющей стали KLZZ PN40
- Жидкость (спирт 40-96%), 0,63...6,3 м3/ч, 4-20мА, Ex
- Условный проход, DN 15-150
- Управляющий сигнал, ма 4-20
- Диапазон расхода 0,63...6,3 m3/h
- Напряжение, V 24
- Производитель BTS Engineering
- Страна происхождения – Китай
- Взрывозащита - да
- Номинальное давление, МПа 4
- Температура (max), 98°C
- Материал корпуса – нержавеющая сталь
- Тип соединения – фланцевое
Описание ротаметра поплавкового
Расходомер с изменяемой площадью с металлической измерительной трубкой серии LZ имеет характеристики простой конструкции, надежной работы, широко используемой высокой точности. Удобная установка. По сравнению с расходомером со стеклянной трубкой эта серия имеет характеристики устойчивости к высокому давлению, высоким температурам, безопасности, глазному считыванию и т.д. Он может быть пригодным для измерения непрозрачной и коррозионной среды. Трубка и фланец изготовлены из нержавеющей стали (1Cr19n9Ti или 316L). Отверстие, поплавок в стандартном исполнении изготовлен из нержавеющей стали, а отверстие, поплавок и футеровка трубки антикоррозионной серии - из антикоррозионного материала PTEF (тефлон). Расходомер серии LZ с металлической измерительной трубкой – это расходомер с изменяемой площадью. Когда жидкость течет вверх по металлической трубке, поплавок движется вверх к определенному положению, где сила подъема и сила тяжести достигают равновесия, в данный момент площадь циркуляции между поплавком и отверстием (или конусной трубкой) остается фиксированной. Площадь циркуляции пропорциональна высоте поплавка, то есть высота поплавка составляет объем потока. Когда поплавок двигается вверх и вниз, он передает свое положение на индикатор снаружи в виде магнитного соединения, таким образом заставляя иглу индикатора двигаться вслед за движением поплавка и с помощью кулачковой стрелки показывать значение потока на индикаторе. Удаленная передача электроэнергии означает, что когда игла индикатора показывает значение, расходомер изменяет значения стандартных сигналов электрического тока 4-20 мА или 0-1 Ом точно с помощью датчика углового перемещения и электрической цепи.
Принцип действия ротаметра
Расходомер ротора, также известный как поплавковый расходомер, – это расходомер с переменной площадью, состоящий из конической трубки и ротора (также называемый поплавком), который можно перемещать вверх и вниз по конической трубке.
Особенности цифрового ротаметра
- 1. Цифровой дисплей для отображения мгновенного и общего потока измеряемого газа;
- 2. Цифровой ротаметр может питаться от батареи или питаться от 24 В постоянного или 220 В переменного тока;
- 3. Цифровой газовый ротаметр может иметь выход 4-20Ma, выход тревоги, связь HART, RS485.
Основные параметры для подбора поплавкового ротаметра
