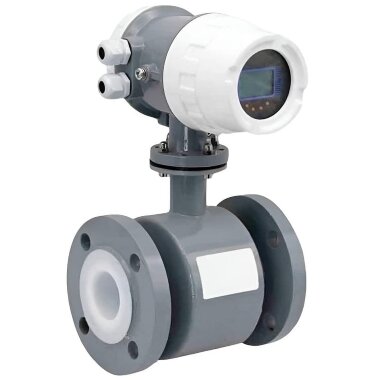

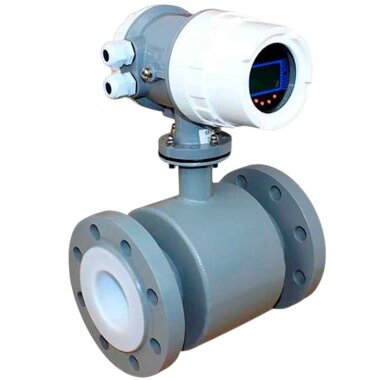

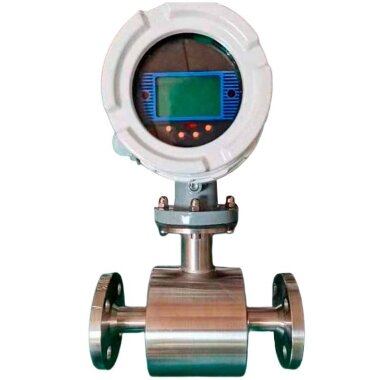

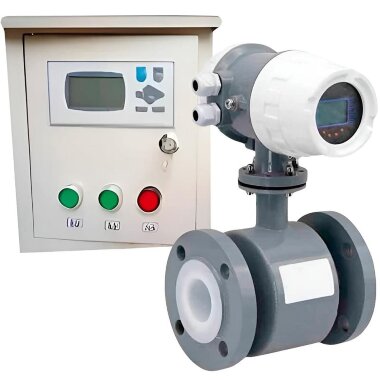

Электромагнитный расходомер

• Среда: токопроводящие жидкости и суспензии и т.п.
• Точность: ±0,5%
• Диапазон измерения: 0,06 – 18000 м3/год.
• Содержание отображаемой информации дисплея: мгновенный расход, накапливаемый расход.
• Измерительный калибр: DN 15-DN3000.
• Тип соединения: резьбовое и фланцевое, вставное и т.д.
• Источник питания: литиевая батарея или источник питания 24 В постоянного тока, источник питания 220 В переменного тока.
• Выход: выход 4-20 мА, СВЯЗЬ по RS-485 и GPRS, Hart и т.д.
• Достоинства: высокая точность, широкий диапазон измерений, простота в эксплуатации.

Описание:

Интеллектуальный электромагнитный расходомер для измерения объемного расхода в закрытых трубопроводах, производящих жидкости и суспензии, такие как чистая вода, сточные воды, различные химические солевые растворы, грязевые суспензии, мякоть, целлюлоза и жидкие продукты и т.д. Принцип измерения интеллектуального электромагнитного расходомера основан на законе электромагнитной индукции Фарадея: когда ведущая жидкость отсекает магнитную силу в магнитном поле и в проводнике генерирует индуцированный электрический потенциал. Текущая электропроводящая жидкость индуцирует скорость, пропорциональную среднему напряжению, которое индуцирует сигнал напряжения путем прямого контакта с жидкостью двух или более электродов обнаружения, и отправляется через кабельный преобразователь с помощью интеллектуальной обработки. Затем измерение появляется на ЖК-дисплее или преобразуется в стандартный сигнал 4~20 мА и выходной сигнал 0~1 кГц.

Правильный выбор места установки и правильная установка расходомера являются очень важными звеньями. Если в процессе установки допущена ошибка, это напрямую повлияет на точность измерения. А также повлияет на срок службы расходомера. Это может даже повредить расходомер. Особое внимание при выборе места установки обратите на:

1. Ось измерительного электрода должна быть примерно горизонтальной.
2. Измерительная трубка должна быть полностью заполнена жидкостью.
3. Трубопровод должен быть как минимум перед расходомером длиной 5xD (D – внутренний диаметр расходомера прямой трубы). Задняя часть должна иметь длину прямой трубы не менее 3xD (D – внутренний диаметр расходомера). Все требования по установке указаны в инструкциях, прилагаемых к прибору.

Выбор инструментов – очень важная работа. Пожалуйста, обратите особое внимание

1. Сбор данных

• Название измеряемой жидкости;
• Максимальный расход, минимальный расход;
• Максимальное рабочее давление;
• Максимальная температура. Минимальная температура.

2. Измеряемая жидкость должна иметь определенную степень проводимости, проводимость > 5 нСм/см.

3. Максимальный и минимальный расход должен соответствовать значениям, указанным в таблице ниже:

4. Фактическое максимальное рабочее давление должно быть меньше номинального рабочего давления на один метр.

5. Максимальная рабочая температура и минимальная рабочая температура должны соответствовать температурным требованиям расходомера.

6. Определить наличие отрицательного давления (вакуума).
