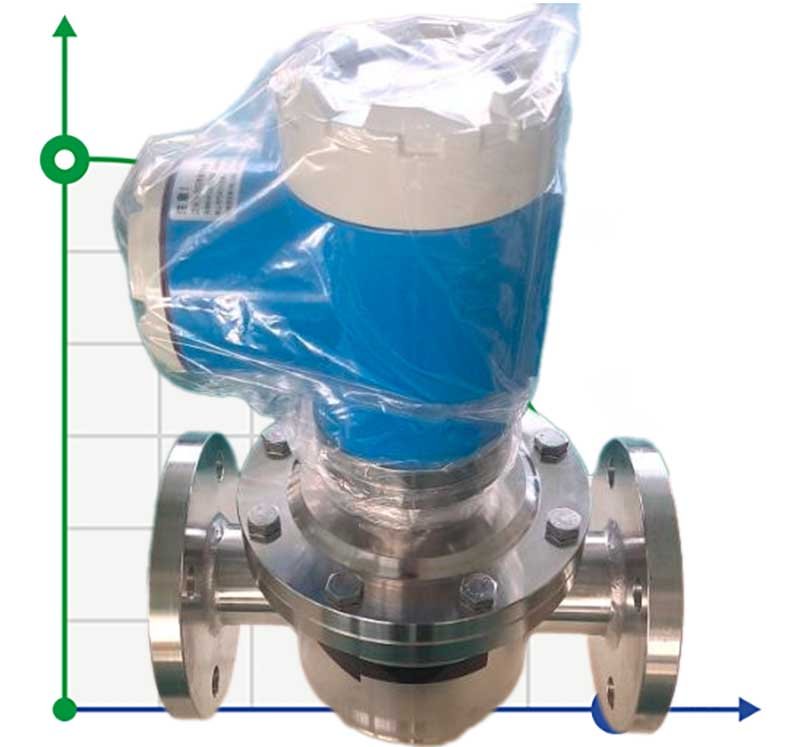

DN65 Шестеренчатый нержавеющий расходомер для вязких продуктов KLC-NB50K65.2/BELZ DN65, 2-12 м3/ч, 200-1000 mPa.s, 4-20mA, Ex
Товары из этой же категории
80 458 грн.
Под заказ
Описание
Расходомер с овальной шестерней состоит из дозатора и пары эллиптических шестерен, установленных в дозаторе, а верхняя и нижняя крышки образуют герметичную полость в форме полумесяца (из-за вращения шестерен она не герметична) в качестве расчетной единицы перемещения.
Когда измеряемая жидкость поступает в расходомер через трубопровод, разница давлений, создаваемая на входе и выходе, заставляет пару шестерен непрерывно вращаться, и жидкость, измеряемая полостью в форме полумесяца, непрерывно транспортируется к выходу. Произведение четырехкратного вторичного объема является общей величиной измеренного потока жидкости.
Эллиптическая передача создает крутящий момент, который заставляет ее вращаться под действием разницы давлений △p измеряемой среды.
Ротор 1 и ротор 2 поочередно приводятся в движение одним для вращения другого. На каждом роторе есть два магнита как элементы генерации сигнала. В центре двух осей на дне полости есть элемент детектирования магнитного сигнала. Каждый раз, когда магнит поворачивается к элементу детектирования, датчик регистрирует импульс. Каждый импульс соответствует определенному количеству разряда среды, поэтому можно получить объемный расход среды, удаляемой каждым импульсом.
Документация DN65 Шестеренчатый нержавеющий расходомер для вязких продуктов KLC-NB50K65.2/BELZ DN65, 2-12 м3/ч, 200-1000 mPa.s, 4-20mA, Ex
Скачать инструкцию, каталог для DN65 Шестеренчатый нержавеющий расходомер для вязких продуктов KLC-NB50K65.2/BELZ DN65, 2-12 м3/ч, 200-1000 mPa.s, 4-20mA, Ex
