Каскадные кольца RING-C

Каскадные кольца RING-C

• Металлические кольца RING-С
• Керамические кольца RING-С
• Пластиковые кольца RING-С

Эта насадка разработана с целью повышения производительности, эффективности и механической прочности по сравнению с кольцами Палля.

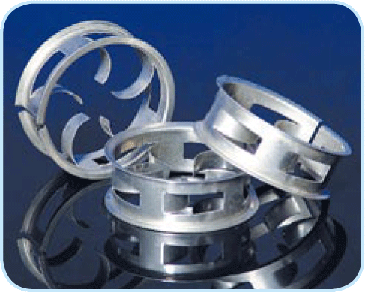

Металлическое каскадное кольцо RING-C

Прямая замена широко используемого каскадного мини-кольца.

• Первая коммерчески успешная нерегулярная насадка третьего поколения, заменяющая широко используемые кольца Палля.
• Низкое соотношение сторон (высота элемента: диаметр элемента 1:3) способствует направлению заполнения колонны,что приводит к большей емкости, меньшему перепаду давления и лучшему сопротивлению загрязнению.
• Расположение вкладок обеспечивает больше пунктов потека в элемент, предлагая лучшее жидкостное распределение и более высокую эффективность.

Размер: 0#,1#,1.5#,2#,2.5#,3#,4#,5#
HG/T21557.2-95
РАЗМЕР: DN16, DN25, DN38, DN50, DN76

Металлическое каскадное мини-кольцо изготавливается из таких материалов, как углеродистая сталь, нержавеющая сталь или алюминиевый сплав, и др. Продукт имеет такие характеристики, как тонкие стенки, теплостойкость, большой свободный объём, высокая производительность, низкое сопротивление, высокая эффективность сепарации и так далее. Особенно подходит для ректификационных колонн, работающих под вакуумом, а также для термочувствительных, разлагаемых, полимеризуемых систем. Широко используется в насыпных колоннах в нефтехимической промышленности, индустрии химического удобрения и охране окружающей среды.

Технические параметры:
• Модель Каскадное мини кольцо;
• Материал Углеродистая сталь; SS 304,304 L, 410, 316,316 L, и тд;
• Размер 0р 1Р 2Р 3Р 4Р 1,5 п. 2.5 Р;
• Толщина (мм) 0,25 0,3 0,35 0,35 0,4 0,4 0,4;
• Размер мм 17×6 25×8 34×11 43×14 51×17 66×21 86×28;
• Количество на м3 530000 150000 61000 33000 15700 10140 4310;
• Насыпная плотность кг/м3 347 247 208 203 159 165 120;
• Удельна площадь м2/м3 420 238 164 160 105 108 78;
• Свободный объем % 96 96.9 97.4 97.5 98 97.9 98.5;
• Типичное применение абсорбция, скруббинг.

Преимущества:
• Универсальная насадка, используемая при дистилляции, абсорбции и других процессах.
• Используется как в глубоком вакууме, так и в колоннах высокого давления.
• Металлическая седловидная насадка - это высокоэффективная нерегулярная насадка, успешно используемая в массообменных колоннах как малого, так и большого диаметра. Она часто используется в глубоких вакуумных колоннах, где низкое давление имеет решающее значение, а также в колоннах высокого давления, где производительность значительно превышает производительность обычных колонных тарелок.

Керамическое каскадное кольцо Ring-С

Керамическое каскадное мини-кольцо с отличной кислотостойкостью и термостойкостью. Они могут противостоять коррозии различных неорганических кислот, органических кислот и органических растворителей, кроме плавиковой кислоты, и могут использоваться в условиях высоких или низких температур. Следовательно, диапазон их применения очень широк. Керамическое каскадное мини-кольцо можно использовать в колоннах для сушки, колоннах адсорбции, градирнях, скрубберах в химической промышленности, металлургии, угольно-газовой промышленности, производстве кислорода, тд.

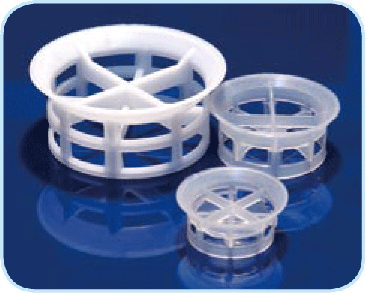

Пластиковое каскадное кольцо RING-С

Пластиковое каскадное мини-кольцо изготовлено из жаропрочных и химически коррозионностойких пластмасс, включая полиэтилен (PE), полипропилен (PP), усиленный полипропилен (RPP), поливинилхлорид (PVC), хлорированный поливинилхлорид (CPVC) и поливинилиденфторид (PVDF). Оно было разработано британской компанией MTL Ltd, которая также называется CMR. Насадка имеет не только изменение традиционной равной длины и диаметра, но и конусообразную отбортовку на одном краю. Эта специальная структура имеет сокращенное расстояние, в котором газ проходит через наружную поверхность стенки насадки, а также уменьшает сопротивление при прохождении воздуха через слой насадки и увеличивает свободный объём.
