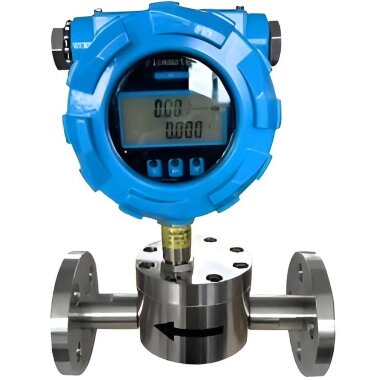

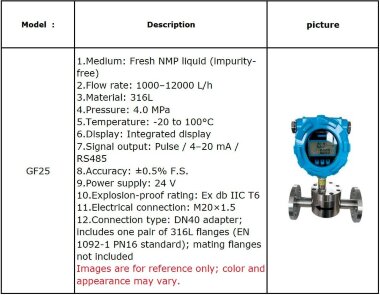

Витратомір з овальною шестернею

• Середовище: рідина з високою в'язкістю: клей, асфальт, важке масло, термомасло, гідравлічне масло і т. д.
• Точність: 0,2%, 0,5%.
• Вимірювальний кабель: DN10-DN200.
• Діапазон витрати: 0,1-340 м3/год.
• Переваги: вимірювач прямого зчитування без зовнішнього джерела живлення, не потрібна передня пряма секція труби. Широкий діапазон вимірювань. Висока точність.

Принцип роботи витратоміра з овальною шестернею

Овальний шестеренчатий витратомір складається з дозатора та пари еліптичних шестерень, встановлених у дозаторі, а верхня та нижня кришки утворюють герметичну порожнину у формі півмісяця (через обертання шестерні вона не герметична) як розрахункова одиниця переміщення.

Витратомір в основному складається з корпусу, лічильника, еліптичної шестерні та муфти (магнітної муфти та осьової муфти) тощо.

Коли виміряна рідина надходить у витратомір через трубопровід, різниця тиску, що створюється на вході та виході, штовхає пару шестерень до безперервного обертання, і рідина, виміряна порожниною у формі півмісяця, безперервно транспортується до виходу. Добуток учетверократного вторинного об’єму є загальною величиною виміряного потоку рідини.

Еліптична передача створює крутний момент, який змушує її обертатися під дією різниці тисків △p вимірюваного середовища.

Ротор 1 і ротор 2 по черзі приводяться в рух одним для обертання іншого. На кожному роторі є два магніти як елементи генерації сигналу. У центрі двох осей на дні порожнини є елемент детектування магнітного сигналу. Щоразу, коли магніт повертається до елемента детектування, датчик зараховує імпульс. Кожен імпульс відповідає певній кількості розряду середовища, тому можна отримати об’ємну витрату середовища, що видаляється кожним імпульсом.

Характеристики витратоміра з овальною шестернею

• Висока точність вимірювання: 0.2 і 0.5.
• Механізм простий, міцний і надійний.
• Особливо підходить для вимірювання середовища з високою в'язкістю.
• Легко встановити. Немає необхідності в прямих ділянках труб до і після витратоміра, а також немає необхідності встановлювати прямі секції труб.
• Чавунний овальний зубчастий витратомір, широко використовується в різних нафтопродуктах і вимірюванні некорозійного рідкого середовища для чавуну.
• Лита сталь овальний зубчастий витратомір для вимірювання високого тиску та низькокорозійного середовища.
• Овальний зубчастий витратомір з нержавіючої сталі, широко використовується в агресивних рідких середовищах, таких як кислота, луг, сіль.
• Щоб запобігти блокуванню механізму витратоміра забрудненнями, перед витратоміром необхідно встановити фільтр.
• Клас вибухозахищеності: ExiaIICT6.
