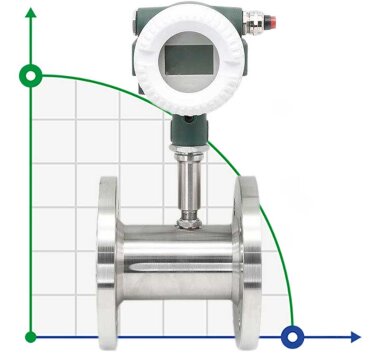

Турбінний витратомір рідини

• Середовище: рідина без домішок, таких як волокна, частинки і т.д.
• Точність: газ і пар + - 0,5%, рідина +- 1,0%.
• Повторюваність: 0,05%, ± 0,2%.
• Діапазон вимірювання: 0,04-800м3/ч.
• Зміст відображуваної інформації дисплея: миттєва витрата, накопичувана витрата.
• Вимірювальний калібр: DN4-DN200.
• Тип з'єднання: різьба і фланець\спеціальні можуть бути налаштовані за індивідуальним замовленням.
• Джерело живлення: літієва батарея або зовнішнє джерело живлення 24 В постійного струму.
• Вихід: імпульсний вихід, вихід 4-20 мА, ЗВ'ЯЗОК по RS-485 і бездротова віддалена передача даних по GPRS, Hart і т. д.
• Переваги: висока точність CD, низька вартість, простота монтажу, хороші сейсмічні характеристики.

Принцип роботи витратоміра турбінного типу

Принцип роботи витратоміра турбінного типу, рідинний турбінний витратомір має невелику втрату тиску, крильчатку з антикорозійною функцією, сильну антимагнітну перешкоду та вібраційну здатність, надійну роботу, тривалий термін служби, міцну функцію всієї машини, низьке споживання енергії. Рідкотурбінний витратомір використовується для вимірювання загального об’ємного потоку та/або витрати і має відносно простий принцип роботи. Коли рідина протікає через турбінний лічильник, вона наштовхується на лопаті турбіни, які вільно обертаються навколо осі вздовж центральної лінії корпусу турбіни. Кутова (обертальна) швидкість ротора турбіни прямо пропорційна швидкості рідини, що протікає через турбіну. Отриманий вихід знімається електричним датчиком(ами), встановленим на корпусі витратоміра.

Вимірюване середовище

Вимірювання витрати середовища, діапазон приладів і калібр при вимірюванні загального середовища повномасштабний потік турбінного витратоміра можна вибрати в діапазоні витрати вимірювального середовища 0,5-12 м/с, причому діапазон є відносно широким. Вибраний розмір (калібр) приладу не обов’язково збігається з розміром технологічного трубопроводу, і його слід визначати відповідно до того, чи знаходиться діапазон вимірювання потоку в межах діапазону швидкості потоку. Тобто, коли витрата трубопроводу занадто низька, щоб задовольнити вимоги витратоміра, або коли точність вимірювання не може бути гарантована при цьому витраті, діаметр лічильника потрібно зменшити, щоб швидкість потоку в трубопроводі була високою і отримані задовільні результати вимірювань.

Установка

1. Місце встановлення

Витратомір повинен бути встановлений горизонтально, а стрілка, що вказує напрямок потоку на датчику під час установки, повинна відповідати напрямку потоку рідини.

2. Місце установки

Витратомір повинен працювати за умови, що температура рідини, що вимірюється, становить -20~+120℃, а відносна вологість навколишнього середовища не більше 80%. З точки зору простоти обслуговування, його слід встановлювати в місці, де його легко розібрати та замінити, а також уникнути вібрації труби або напруження труби. Беручи до уваги захист підсилювача, слід по можливості уникати його від сильного теплового випромінювання та радіоактивності. У той же час слід уникати впливу сильного зовнішнього електромагніту на котушку детектування. Якщо цього уникнути не вдається, на підсилювач датчика слід встановити екрануючу кришку, інакше перешкоди серйозно вплинуть на нормальну роботу індикаторного приладу.
