Ректифікаційна колона
Наше підприємство здійснює проектування, виготовлення, монтаж, налагодження ректифікаційної колони за технічними вимогами замовника.

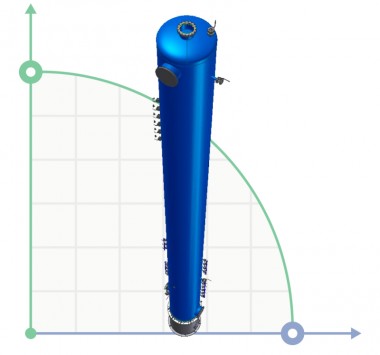

Ректифікаційна колона призначена для поділу рідких сумішей, складові яких мають різну температуру кипіння. Ректифікаційна колона являє собою вертикальний циліндр з контактними пристроями всередині.
Принцип роботи ректифікаційної колони:
У ректифікаційну колону подаються пари рідини, що переганяється. Вони підіймаються знизу, а в режимі протитоку назустріч парам йде рідина, яка сконденсувалась зверху в холодильнику. У разі, якщо розганяється продукт складається з двох компонентів, кінцевими продуктами є дистилят, що виходить з верхньої частини колони і кубовий залишок (менш Летючий компонент в рідкому вигляді, що випливає з нижньої частини колони).

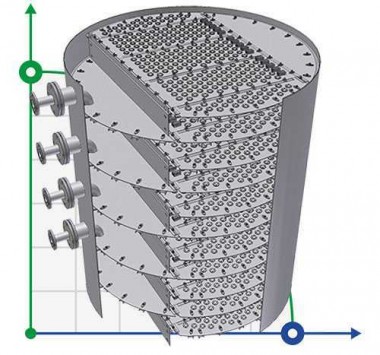

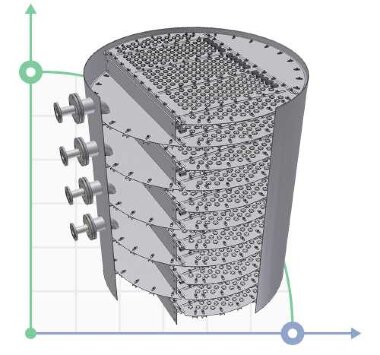

Промислові ректифікаційні колони можуть досягати 60м у висоту і 6м в діаметрі. У ректифікаційних колонах в якості контактних пристроїв застосовуються тарілки і насадки. Насадка, що заповнює колону, може представляти з себе металеві, керамічні, скляні та інші елементи різної форми. Конденсація здійснюється на розвиненій поверхні цих елементів.

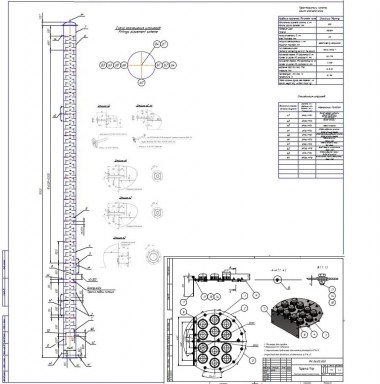

Проектування Ректифікаційна колона.

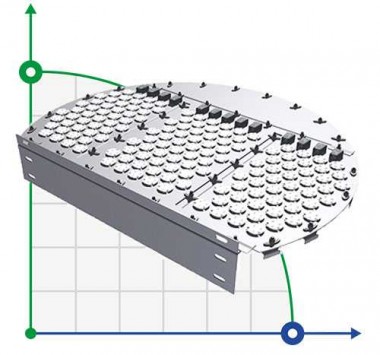

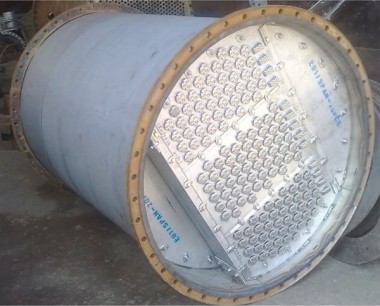

Тарілки
ТАРІЛКИ ДЛЯ РЕКТИФІКАЦІЙНИХ КОЛОН
Ректифікаційна (Зміцнююча ) колона призначена для концентрування алкоголю і повного виділення проміжних, головних і кінцевих домішок з епюрату. Може працювати під атмосферним, надлишковим тиском або під вакуумом(розрідженням).
| Позначення колон | Діаметр колони, мм | Тип тарілок | Кількість тарілок, шт. | Відстань між тарілками, мм | Орієтувальна висота колони, мм | Орієнтовна маса колони, кг |
| R03-400/0,17/71 B | 400 | Багатоковпачкова | 71 | 170 | 13670 | 1935 |
| R03-400/0,17/84 B | 84 | 15880 | 2240 | |||
| R03-400/0,17/71 V | Клапанна | 71 | 13670 | 1550 | ||
| R03-400/0,17/84 V | 84 | 15880 | 1795 | |||
| R03-600/0,17/71 V | 600 | 71 | 13840 | 2320 | ||
| R03-600/0,17/84 V | 84 | 16080 | 3030 | |||
| R03-600/0,17/71 B | Багатоковпачкова | 71 | 13840 | 2900 | ||
| R03-600/0,17/84 B | 84 | 16080 | 3360 | |||
| R03-700/0,17/71 B | 700 | 71 | 13970 | 3030 | ||
| R03-700/0,17/84 B | 84 | 16180 | 3510 | |||
| R03-800/0,17/71 V | 800 | 71 | 14070 | 3280 | ||
| R03-800/0,17/84 V | 84 | 16280 | 4715 | |||
| R03-800/0,17/71 B | Багатоковпачкова | 71 | 14070 | 4100 | ||
| R03-800/0,17/84 B | 84 | 16280 | 4750 | |||
| R03-1000/0,17/71 B | 1000 | 71 | 14270 | 5835 | ||
| R03-1000/0,17/84 B | 84 | 16480 | 6755 | |||
| R03-1000/0,17/71 V | клапанна | 71 | 14270 | 4670 | ||
| R03-1000/0,17/84 V | 84 | 16480 | 6935 | |||
| R03-1200/0,17/71 V | 1200 | 71 | 14470 | 6110 | ||
| R03-1200/0,17/84 V | 84 | 16680 | 8445 | |||
| R03-1200/0,17/71 B | Багатоковпачкова | 71 | 14470 | 7635 | ||
| R03-1200/0,17/84 B | 84 | 16680 | 8820 | |||
| R03-1600/0,17/71 B | 1600 | 71 | 14870 | 13785 | ||
| R03-1600/0,17/84 B | 84 | 17080 | 15830 | |||
| R03-1600/0,17/71 V | клапанна | 71 | 14870 | 11030 | ||
| R03-1600/0,17/84 V | 84 | 17080 | 15140 | |||
| R03-2000/0,17/71 V | 2000 | 71 | 15270 | 16770 | ||
| R03-2000/0,17/84 V | 84 | 17480 | 22140 | |||
| R03-2000/0,17/71 B | Багатоковпачкова | 71 | 15270 | 20960 |
