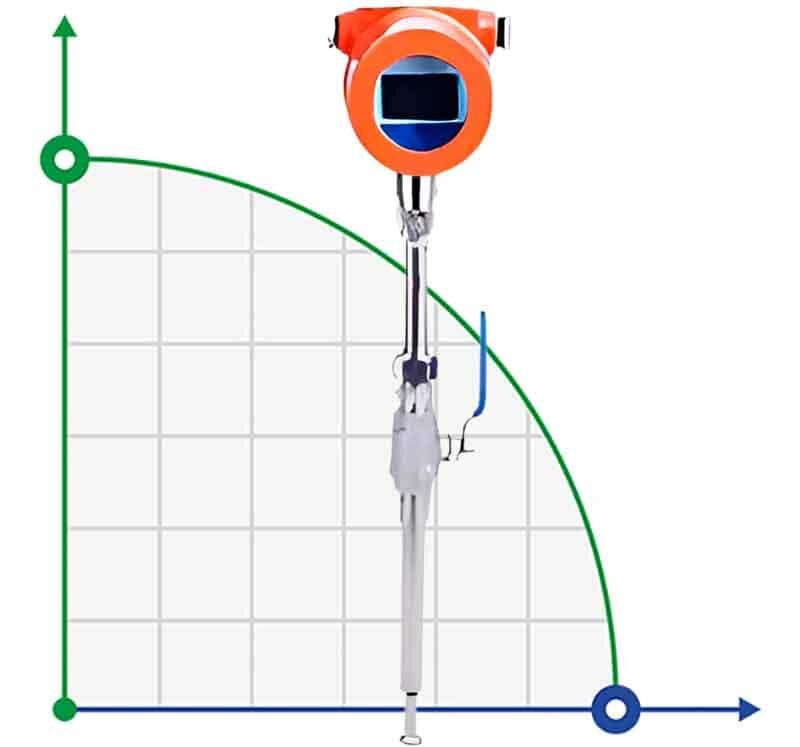

Termiczny przepływomierz masowy gazu został opracowany w oparciu o dyspersję termiczną i wykorzystuje metodę stałej różnicy temperatur do pomiaru przepływu gazu. Jego zalety to niewielki rozmiar, łatwa instalacja, wysoka niezawodność i wysoka dokładność pomiaru itp.
Przepływomierz zawiera dwa platynowe rezystancyjne czujniki temperatury.
Zasada termiczna działa poprzez monitorowanie efektu chłodzenia przepływu gazu, gdy przechodzi on przez podgrzewany czujnik. Gaz przepływający przez sekcję pomiarową przepływa przez dwa czujniki, z których jeden jest tradycyjnie używany jako czujnik temperatury, a drugi jako grzałka. Czujnik temperatury monitoruje rzeczywiste wartości procesu, podczas gdy grzałka utrzymuje stałą różnicę temperatur poprzez zmianę mocy pobieranej przez czujnik. Im większa prędkość gazu, tym większy efekt chłodzenia i moc wymagana do utrzymania różnicy temperatur. Zmierzona moc grzałki jest zatem miarą masowego natężenia przepływu gazu.
